Network - 트위스티드 페어 케이블이란?

본 글은 『혼자 공부하는 네트워크』를 참고하여 개인 학습 목적으로 이해한 내용을 정리한 것입니다.

구리선을 통해 전기 신호를 주고 받는 케이블임.

이 케이블은 케이블 본체, 커넥터로 이루어져 있음.

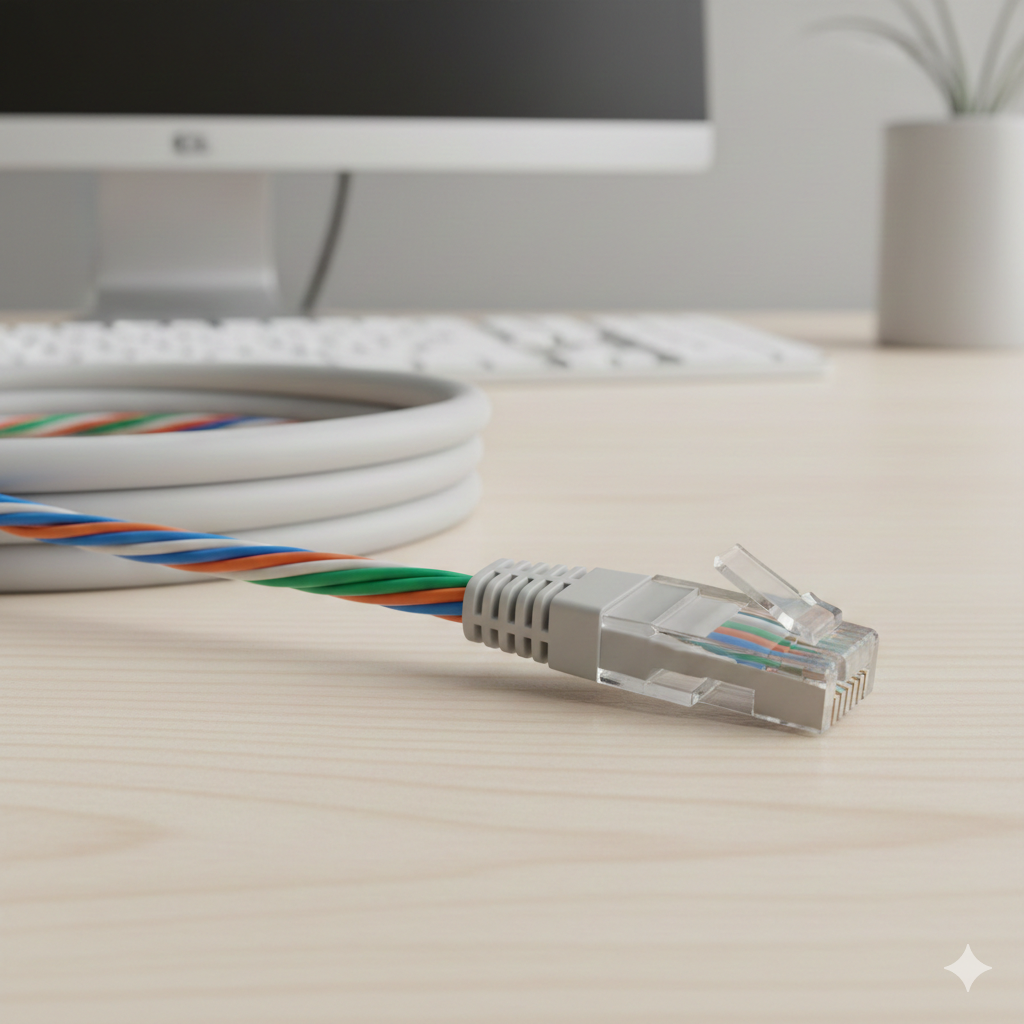

위 사진은 Gemini를 통해 생성한 트위스티드 페어 케이블 사진임.

케이블 본체 내부는 구리선을 두 가닥씩 꼬아둔 형태임.

꼬아둔 형태로 인해, 구리선에 전기적 간섭이 생길 수 있음.
이렇게 전기적 신호를 왜곡시킬 수 있는 간섭을 노이즈라고 함.

보통은 구리선 주변을 감싸 노이즈를 감소시키는데, 이런 방식을 차폐라고 함.

구리선 주변을 감싸는데 주로 사용되는 것은 브레이드 실드, 포일 실드가 있음. 브래이드 실드는 그물 모양의 철사를 의미하고, 포일 실드는 말 그대로 포일을 의미함.

사용된 실드를 통해 트위스티드 페어 케이블의 종류를 구분할 수 있음.

• STP(Shielded Twisted Pair) 케이블: 브레이드 실드를 통해 구리선을 감싼 케이블
• FTP(Foil Twisted Pair) 케이블: 포일 실드를 통해 구리선을 감싼 케이블
• UTP(Unshielded Twisted Pair) 케이블: 아무런 실드를 사용하지 않은 케이블

좀 더 세분화해서 구분할 때는 아래와 같이 표기함

XX-YTP

XX 자리에는 케이블 외부를 감싼 실드의 종류를 명시하며, Y 자리에는 구리선을 감싼 실드의 종류를 명시함.

예시

• S-FTP: 케이블 외부는 브레이드 실드로 감싸져 있고, 구리선은 포일로 감싸져 있는 트위스티드 페어 케이블

실드 종료 외에 카테고리를 통해 분류하기도 함.

카테고리는 트위스티드 페어 케이블 성능의 등급을 구분한 것임.

Category의 첫 3글자를 따서 Cat이라는 표기를 통해 나타냄.

높은 카테고리의 속할수록 성능이 더 좋음.

항목	cat5	cat5e	cat6	cat6a	cat7	cat8
지원 대역폭	100MHz	100MHz	250MHz	500MHz	600MHz	2GHz
주요 대응 규격	100BASE-TX	1000BASE-T	1000BASE-TX	10GBASE-T	10GBASE-T	40GBASE-T
