UIKit - CGPoint, CGSize, CGRect란?

CGPoint란?

x축, y축 좌표를 표현하는데 사용함.

주로 view에 위치를 설정할 때 사용하지만, x축과 y축을 표현할 땐 어느곳에서나 사용 가능함.

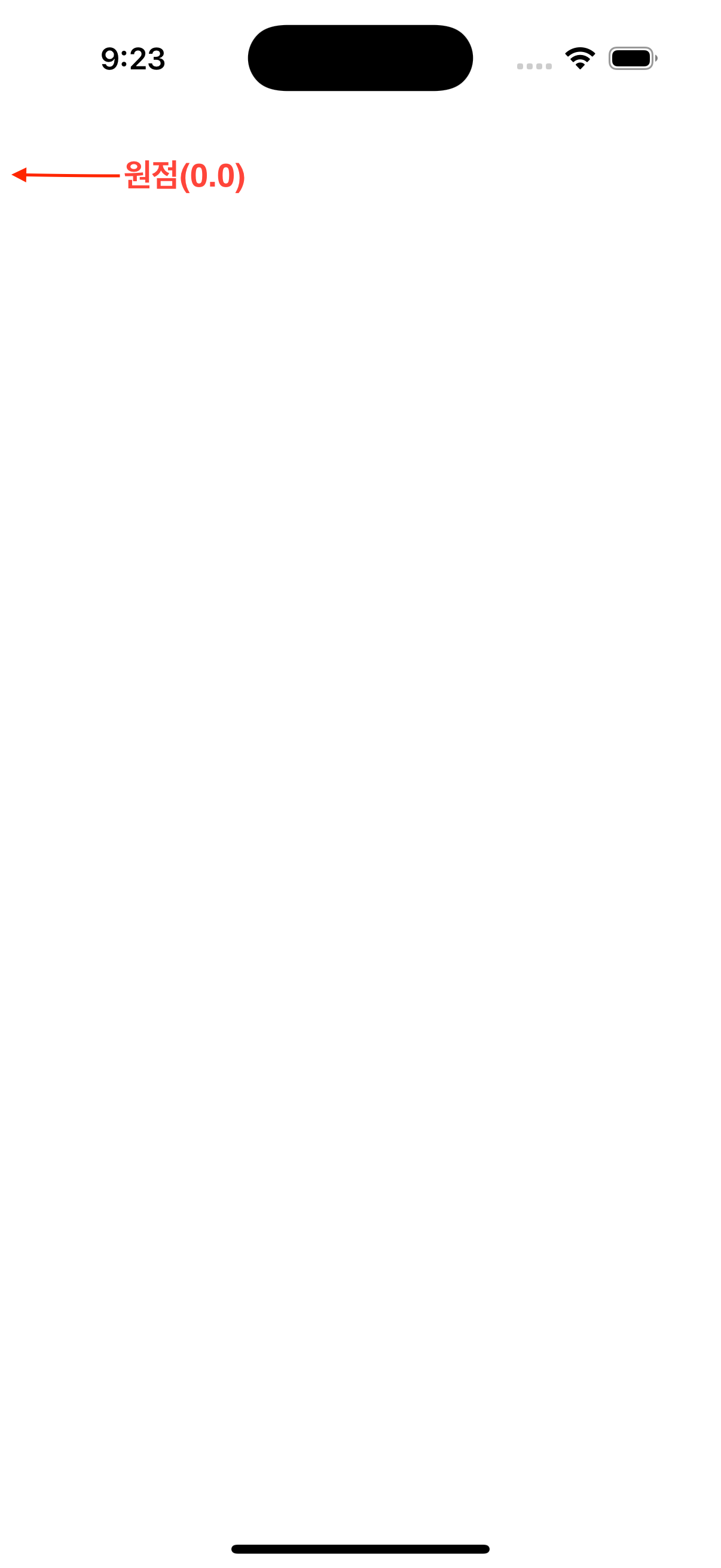

iOS에서는 아래 이미지처럼 기기 화면의 왼쪽 위가 원점(0, 0)임.


CGPoint 구조체

1
2
3
4
5
6
7
8
9
10

public struct CGPoint {

    public init()

    public init(x: Double, y: Double)

    public var x: Double

    public var y: Double
}

사용 예시

1

let origin = CGPoint(x: 100, y: 200)

CGSize란?

너비(width), 높이(height)를 표현하는데 사용함.

CGSize 구조체

1
2
3
4
5
6
7
8
9
10

public struct CGSize {

    public init()

    public init(width: Double, height: Double)

    public var width: Double

    public var height: Double
}

사용 예시

1

let size = CGSize(width: 200, height: 200)

CGRect란?

사각형의 위치(origin), 넓이(size)를 표현하는데 사용함.

iOS에서는 넓이(width, height) 뿐만 아니라 위치(x, y)에 대한 정보까지 있어야 view를 그릴 수 있음.

CGRect 구조체

1
2
3
4
5
6
7
8
9
10

public struct CGRect {

    public init()

    public init(origin: CGPoint, size: CGSize)

    public var origin: CGPoint

    public var size: CGSize
}

위에서 먼저 다룬 CGPoint, CGSize 타입으로 선언된 프로퍼티를 확인할 수 있음.

해당 프로퍼티를 통해 x축과 y축(CGPoint), 너비와 높이(CGSize)를 설정할 수 있음.

사용 예시

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

import UIKit

class ViewController: UIViewController {

    let exView: UIView = {
        let origin = CGPoint(x: 100, y: 200)
        let size = CGSize(width: 200, height: 200)
        let rect = CGRect(origin: origin, size: size)

        let view = UIView(frame: rect)

        view.backgroundColor = .red

        return view
    }()

    override func viewDidLoad() {
        super.viewDidLoad()

        self.view.addSubview(exView)
    }
}

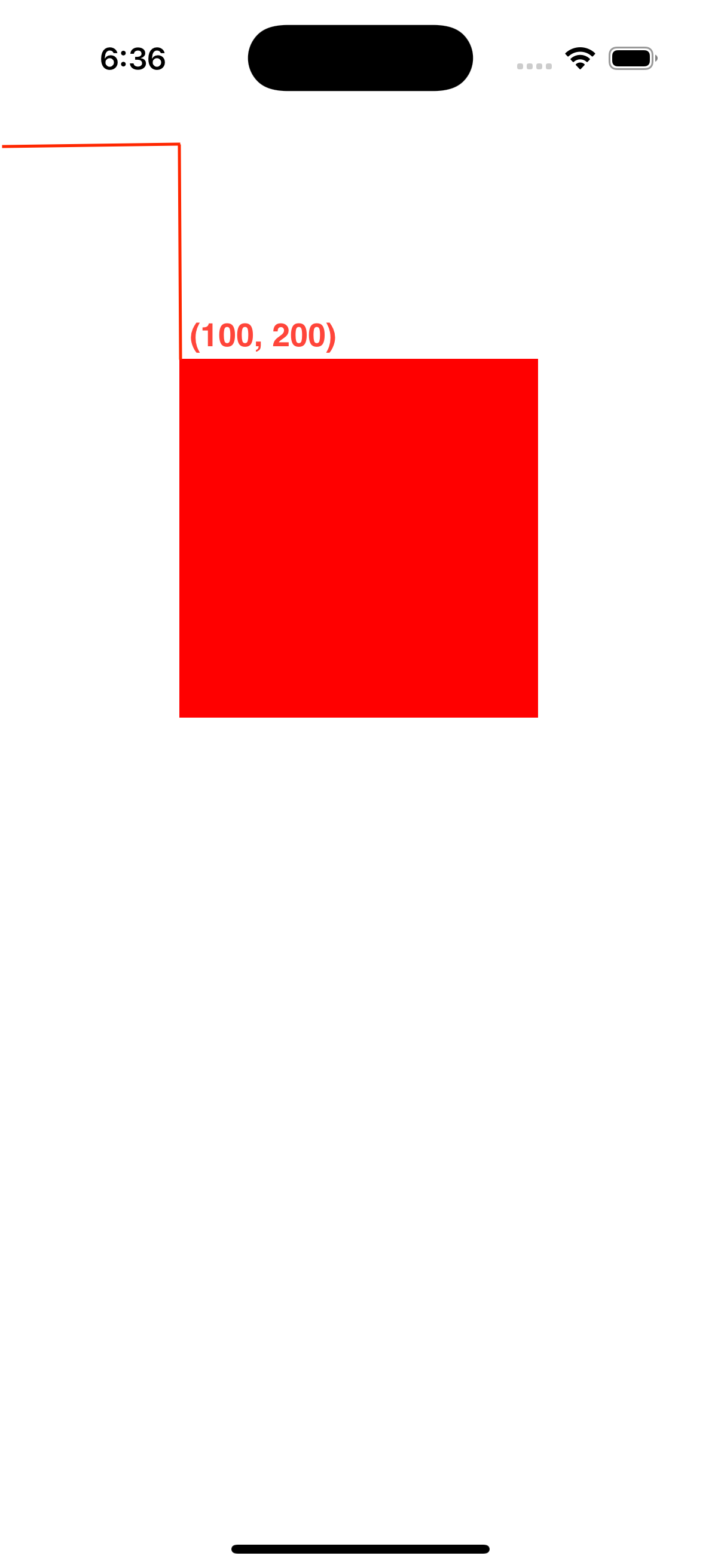

결과


위 결과에서 확인할 수 있듯이 원점(0, 0)에서 x축으로 100, y축으로 200만큼 떨어져 배치된 것을 확인할 수 있음.
